直線步進電機，或稱線性步進電機，是由磁性轉子鐵芯通過與由定子產生的脈沖電磁場相互作用而產生轉動，直線步進電機在電機內部把旋轉運動轉化為線性運動。
東莞專業直線絲桿步進電機生產廠家東莞迅控自動化科技有限公司的直線絲桿步進電機特點：
◆ROHS符合品
◆絕緣耐壓：500V AC/1分鐘
◆絕緣電阻：100MΩ
◆馬達表面最高承受溫度：100℃
◆濕度范圍:20%RH-90%RH
◆相數：2相
◆定位精度：0.02mm
◆節約安裝空間
直線絲桿步進電機是以混合式步進電機作為動力源，通過獨有的專利技術，將螺紋傳動組件與電機轉子結合在一起，將電機旋轉運動轉化為直線運動。直線絲桿步進電機的結構是其由靜止的定子部分和轉動的轉子部分以及定子與轉子之間的氣隙組成。定子部分主要包括機座、定子磁極、勵磁線圈、碳刷、輔助換向磁極和輔助換向線圈;轉子部分主要包括轉子鐵芯、轉子線圈、換向器，風扇等轉動部分。 東莞專業直線絲桿步進電機生產廠家東莞迅控自動化科技有限公司可定制、質量一流。
直線絲桿步進電機可細分成三類，貫通軸式，外部驅動式，固定軸式。
貫通軸式步進電機的絲桿是必須加裝外部導軌固定的，在加裝導軌的過程中必須注意滑塊上固定絲桿的那個孔的中心與電機的中心必須保持很好的通心度。這樣才可以很好的運用電機。如果不同心，會加速貫通電機內螺紋的磨損，影響電機壽命。假如你保證了我上面說的同心的問題，絲桿仍然晃動，那有可能是絲桿本身彎曲了，這時候必須校直絲桿，然后必須找電機供應商一起來解決問題。

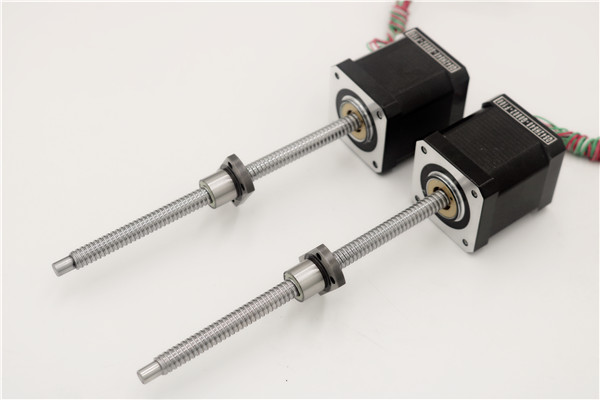

貫通軸式
外驅式直線步進電機該結構最簡單的方法是將絲桿副直接作為電機軸。螺桿上的螺母必須限制旋轉以實現直線運動，該類型直線步進電機通常被稱為外部驅動式。
外驅式
固定軸式電機通常將電機機身安裝固定，電機出軸直接推動負載（負載不與軸固定）；當負載和電機軸固定連接時，需注意整個系統是否有過定位的可能。它的優勢是結構緊湊無需止轉的機械裝置，電機前端的花鍵套是模具制作，不能夠承受大的側向力，設計功能主要是限制螺桿相對于電機的轉動作用。對于需要承受側向負載的場合可用滾珠花鍵的設計，因為花鍵套的循環滾珠設計可增加固定軸式電機的側向受載能力。

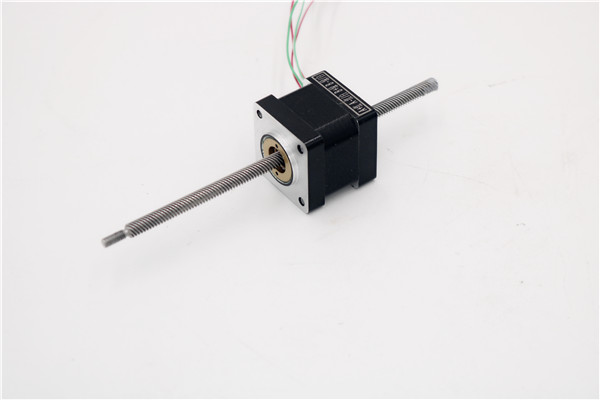

固定軸式
